HSB 강재를 적용한 곡선거더 웨브의 수평보강재 휨강성

1. 서 론

I-단면 및 박스형 강재거더교는 중장지간 교량에서 효율적인 교량 형식으로서 특히, 강박스거더는 램프교에도 흔히 적용된다. 일반적으로 강재거더교의 설계 시 전단력보다는 휨모멘트가 설계를 지배하므로 웨브를 가급적 얇게 적용한다. 이 때 웨브의 탄성 휨압축좌굴을 방지하기 위해 Fig. 1과 같이 수평보강재를 편측에 설치하는데, 수평보강재는 웨브의 면외변형을 적절히 억제함으로써 목표한 좌굴강도를 확보하기 위해 소정의 휨강성(bending rigidity)을 가져야 한다. 직선교에 대해서는 수평보강재의 휨강성 요건에 대해 많은 연구^[1]-[4]가 수행되었다.

Fig. 1.

Equivalent T-section in AASHTO[8]

곡선거더는 직선거더에 비해 곡률로 인해 뒴(warping) 응력 발생과 더불어 ‘bulging’ 형태의 웨브 변형에 따른 압축플랜지의 조기 회전 가능성으로 인해 휨 거동에 차이가 있다. 또한 면외방향 휨에 의한 응력이 추가되어 직선거더에 비해 휨강도의 저하가 발생할 수 있다. 이러한 영향을 고려하는 방법은 크게 두 가지로 분류할 수 있다. 첫 번째 방법은 직선거더와 동등한 수평보강재 제원을 적용하였을 때 면외변형으로 인한 휨강도의 감소 정도를 고려하여 웨브의 세장비를 저감하는 방안^[5]이다. 다른 방법은 직선거더 수준의 휨강도를 보장할 수 있도록 수평보강재의 휨강성을 증가시키는 방안^[6]-[8]이다. 본 연구에서는 실무적으로 편리하며 현재 설계기준들에서 고려하고 있는 후자의 방법을 고려하였다.

Nakai and Yoo^[6]는 항복강도 235 MPa와 355 MPa인 강재 곡선거더에서 수평보강재가 각각 곡률중심 쪽(이하 내측)과 반대쪽(이하 외측)에 설치되는 경우로 구분하여 직선거더 대비 보강재의 휨강성 요건을 제안하였다. 한신고속도로공단^[7]에서는 항복강도 235 MPa, 315 MPa 및 355 MPa 강재 거더에 대해 수평보강재의 위치(내측 또는 외측)에 따른 휨강성 요건을 별도로 제시하였다.

한편, AASHTO(American Association of State Highway and Transportation Officials) LRFD 교량설계기준^[8](이하 AASHTO 기준)에서는 수평보강재의 휨강성 요건으로서 등가 T-단면(Fig. 1에서 18t_w 높이의 웨브 부분과 수평보강재로 구성된 단면)이 확보하여야 하는 단면2차모멘트를 제시하고 있다.

따라서, Nakai and Yoo 및 한신고속도로공단 기준은 항복강도 355 MPa 이하인 곡선거더로 제한된다. 반면, ASHTO 기준은 좌굴 ‘nodal line’의 형성을 토대로 한 것으로서 강재의 항복강도에 대한 별도의 구분은 없다.

본 연구에서는 항복강도 355 MPa의 일반강을 적용한 곡선거더에 대한 선행연구^[9]에 이어 항복강도 460 MPa와 690 MPa의 고강도 HSB 강재(high-performance steel for bridges)를 적용한 1단 수평보강 곡선거더에서 보강재의 필요 휨강성을 평가하였다. 주요 변수로 웨브 패널의 형상비, 거더 곡률반경, 수평보강재의 위치(내측 또는 외측)를 고려하였다. 이들 변수에 대한 재료 및 기하 비선형해석을 수행하고 곡선거더에서 수평보강재의 필요 휨강성 요건, 즉 국내 KDS 기준^[10]의 근간인 AASHTO 기준의 타당성을 분석하였다.

2. 문헌 및 설계기준 분석

곡선거더에서 수평보강재의 휨강성 관련 기존 연구 및 설계기준들은 선행논문^[9]에서 제시하였으며, 여기서는 논문의 전개상 필요한 항목에 대해 요약하여 기술하기로 한다.

3. 비선형해석을 위한 매개변수 및 전산모델

3.1 거더 제원 및 매개변수

강재는 HSB460과 HSB690의 고강도강 범위까지 고려하였으며, 다중 직선으로 근사화한 응력-변형률선도는 Fig. 2와 같다. 참고로 선행연구^[9]와의 비교를 위해 Fig. 2에 SM355 강재와 항복고원(yield plateau)이 없는 가상적인 SM355 강재를 함께 제시하였다.

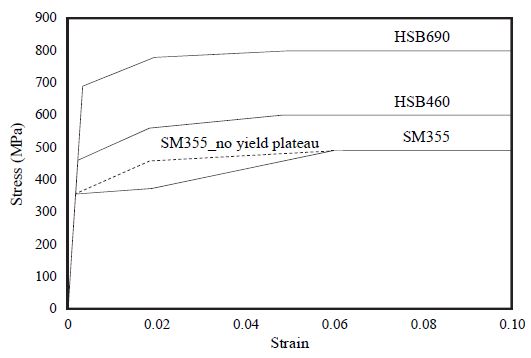

Fig. 2.

Material models

거더 단면은 2축 대칭단면으로 국한하고 웨브의 높이(D)는 2,000 mm로 하였다. 웨브의 두께는 AASHTO 기준의 다음 식의 비조밀 웨브 한계세장비(λ_rw)의 약 95 % 두께로 설정하였다.

$\[ \frac{D}{t_w}\leqq 0.95\sqrt{\frac{kE}{F_{yc}}}\left(\equiv {\lambda }_{rw}\right) \]$

(6)

여기서, F_yc : 압축플랜지의 항복강도(MPa), k : 휨압축 좌굴계수로서 이축대칭단면에서 보강재가 0.2D에 설치 시 129.3이다. 플랜지 폭(b_f)은 플랜지가 웨브의 회전을 구속하는 효과를 최소화하기 위해 D/5 = 400 mm로 고려하였다. 플랜지의 두께(t_f)는 조밀플랜지 한계($$ {\lambda }_{pf}=0.38\sqrt{E/F_{yc}}$$)를 만족하도록 결정하였다. 이로부터 결정된 웨브와 플랜지 제원은 Table 1과 같으며, 웨브의 세장비(D/t_w)는 HSB460 거더는 222.2, HSB690 거더는 181.8이 적용되었다.

Table 1.

Dimension of girders(Unit: mm)

수평보강재의 강종은 거더 강종과 동일 강종으로 고려하였다. 보강재의 폭-두께비(b_s/t_s)는 AASHTO 기준인 다음 식을 적용하였으며 HSB460 강재는 10.3, HSB690 강재는 8.4가 된다.

$\[ b_s/t_s\leqq 0.48\sqrt{{E/F}_y} \]$

(7)

한편, 본 연구에서 고려한 주요 변수와 범위는 Table 2에 제시하였다. AASHTO 기준에서는 수평보강 웨브 패널의 형상비(d_o/D)를 1.5로 제한하고 있어, 여기서는 0.5, 1.0 및 1.5를 고려하였다. 거더 곡률반경(R)은 최소 50 m로 설정하였고 100 m, 300 m 및 ∞(직선거더)를 포함하였다. 수평보강재의 위치는 곡률중심 방향(내측)과 반대 방향(외측)을 고려하였다. 보강재의 휨강성비(γ)는 웨브의 형상비에 따라 변동적으로 고려하였다.

Table 2.

Parameters for numerical analysis

3.2 전산모델 및 해석방법

비선형해석을 위한 거더모델은 Fig. 3과 같이 4점 재하 모델을 사용하였으며, 하중재하점 사이 구간(test panel)에서 순수휨상태 하의 플랜지 좌굴강도(flange local buckling strength)를 평가하고자 하였다. 경계조건은 수직보강재의 상하 위치에서 반경방향 변위를 구속하였으며, 거더 단부는 웨브 전체 높이에 걸쳐 반경방향 변위를 구속하였다. 연직방향 변위는 양단 하부에서 구속하였는데, test panel 부에는 영향을 미치지 않을 것으로 생각된다. 수평보강재와 수직보강재는 실무 측면에서 연결하지 않는 상태로 고려하였다. 하중은 d_o 간격의 수직보강재 위치에서 상부플랜지의 폭에 선하중으로 재하하였다.

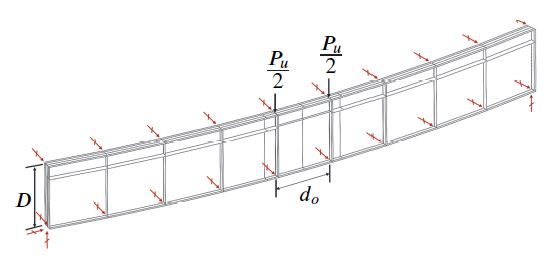

Fig. 3.

Configuration of girder model (do/D = 1.0, R = 50 m, stiffener: outside)

거더의 휨강도는 ABAQUS^[11]를 사용하여 재료 및 기하비선형해석으로 평가하였다. 전산모델은 S4R 쉘요소로 모델링하였으며 하중 증가는 Rik’s method를 적용하였다. Fig. 4에 HSB690 거더의 d_o/D = 1.5, R = 50 m, 보강재 위치 외측, 보강재의 γ = 150(b_s × t_s = 207 mm × 24.7 mm)일 때 최대하중에서의 변형 형상을 예시하였다.

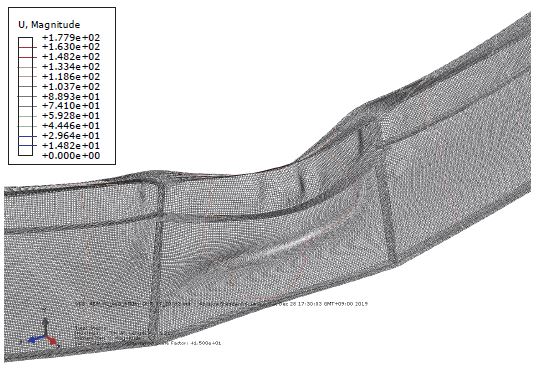

Fig. 4.

Example of deformed shape (partial view): HSB690, do/D = 1.5, R = 50 m, stiffener = outside, γ = 150 (bs × ts = 207 mm × 24.7 mm)

4. 비선형해석 결과 및 분석

4.1 비선형해석 결과

HSB460과 HSB690 거더에서 주요 변수들에 대해 보강재의 휨강성비 변화에 따른 휨강도 비(M_u,FEA/M_y), 즉 항복모멘트(M_y) 대비 해석에 의한 최대 휨모멘트(M_u,FEA)의 비를 Fig. 5와 Fig. 6에 제시하였다. 항복모멘트 산정 시 보강재는 단면계수에 포함하지 않았고, 플랜지 두께의 중심이 항복강도에 도달할 때를 M_y로 고려하였다. Fig. 5와 Fig. 6에서 제시한 γ 값은 AASHTO^[8] 기준에 의한 직선거더의 필요 휨강성비이다.

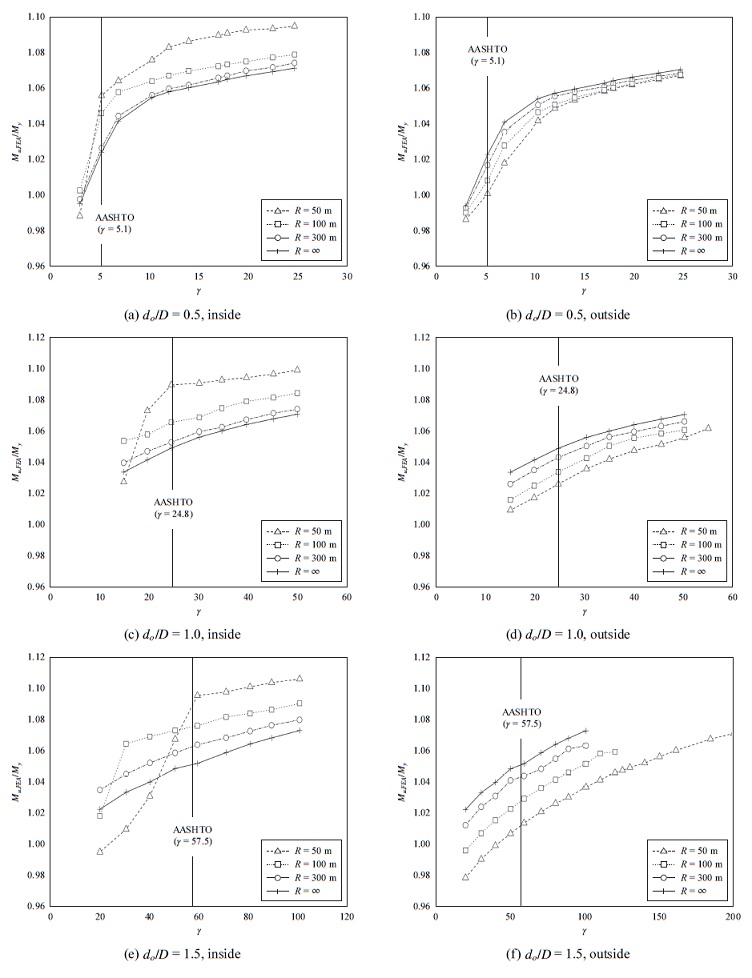

Fig. 5.

Mu,FEA/My vs. γ: HSB460

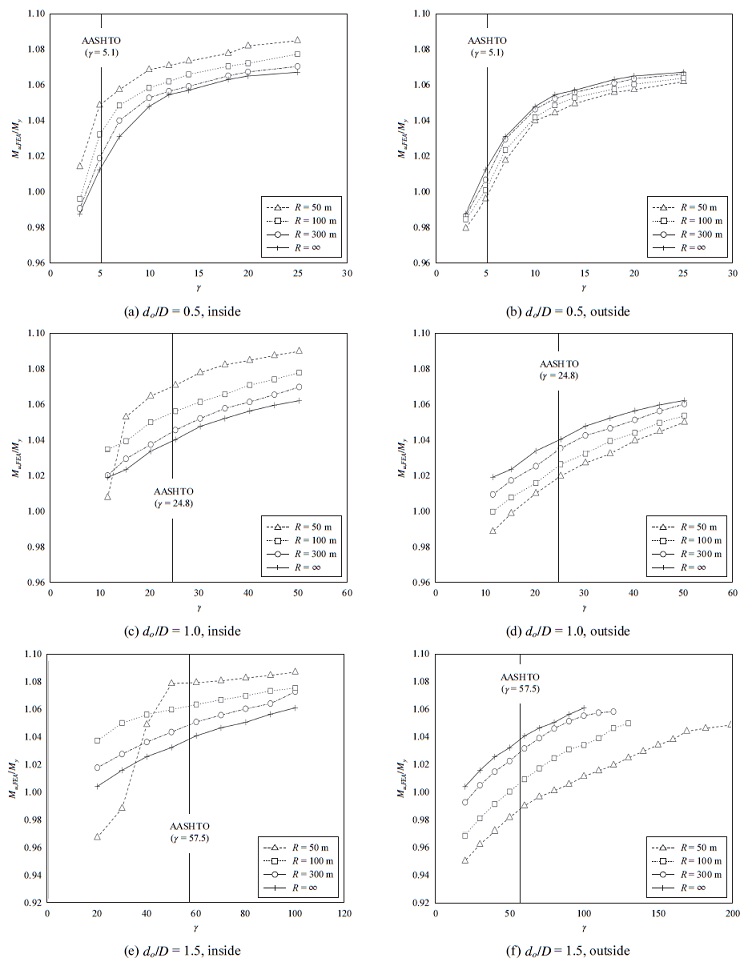

Fig. 6.

Mu,FEA/My vs. γ: HSB690

5. 필요 휨강성의 평가

5.1 HSB460 및 HSB690 거더에 대한 분석

본 연구에서는 직선거더에서 AASHTO의 보강재 휨강성 기준값을 적용하였을 때 직선거더와 동등한 휨강도를 보일 때의 강성비를 곡선거더의 휨강성 요건으로 고려하였다. 또한 보강재가 내측에 설치되는 경우에는 거더 휨강도가 수렴에 도달하였을 때를 추가로 고려하였다. 이로부터 HSB460과 HSB690 거더에서 산정한 보강재의 휨강성비를 Table 3과 Table 4에 γ_estimated로 제시하였다.

Table 3.

Bending rigidity ratio(γ) and corresponding size of longitudinal stiffener: HSB460 girder

Table 4.

Bending rigidity ratio(γ) and corresponding size of longitudinal stiffener: HSB690 girder

4.2절에서 기술한 바와 같이 AASHTO 기준은 d_o/D < 1.0에서는 직선거더에서도 보강재 휨강성이 부족한 것으로 평가되었다. 따라서 형상비 1.0을 기준으로 다음 식 (8)을 제안한다. 즉, 형상비 1.0 이하에서는 γ를 직선식으로, 1.0 이상에서는 현재 기준식을 적용키로 제안한다.

(8a)

$\[ \frac{d_o}{D}\ge 1.0:I_l=D{t}_w^3\left[2.4{\left(\frac{d_o}{D}\right)}^2-0.13\right]\beta \]$

(8b)

곡률보정계수 β는 Table 3과 Table 4의 γ_estimated 값을 토대로 다음 식으로 제안한다.

• 수평보강재가 곡률중심의 외측

$\[ \beta =\frac{Z}{6}+1 \]$

(9a)

• 수평보강재가 곡률중심의 내측

$\[ \beta =\frac{Z}{40}+1 \]$

(9b)

여기서,

$\[ Z=\frac{0.95d_o^2}{R{t}_w}\leqq 12 \]$

(9c)

즉, 보강재가 외측에 설치되는 경우 β 식은 AASHTO 기준과 같고, 내측에 설치되는 경우는 저감하였다. 한편, 곡률인자 Z는 AASHTO에서는 10으로 제한하고 있으나, 12로 상향하는 것이 바람직하다고 판단된다. 따라서 β의 최대값은 3.0(보강재 외측 설치 경우)이 된다.

그 이유는 HSB690 거더에서 R = 50 m, 보강재 외측 설치 경우(Table 4 참조) 현재 기준은 여유가 부족할 수 있기 때문이며, 또한 다음 5.2절에서 제시한 바와 같이 항복고원(yield plateau)이 존재하는 일반강(SM355)에 대한 결과를 고려하고자 하기 때문이다. 식 (8)로부터 산정한 강성비를 Table 3과 Table 4에 γ_proposed로 제시하였으며, Fig. 7과 Fig. 8에 AASHTO 기준에 의한 강성비(γ_AASHTO) 및 γ_estimated를 함께 도시하였다.

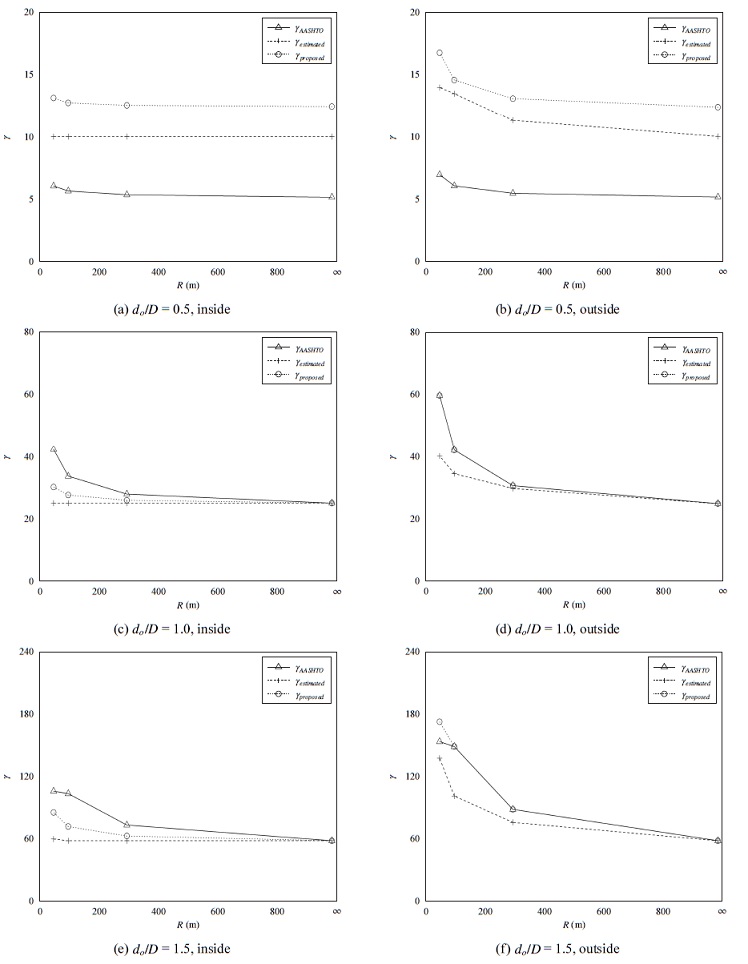

Fig. 7.

Comparison of γAASHTO, γestimated, and γproposed: HSB460

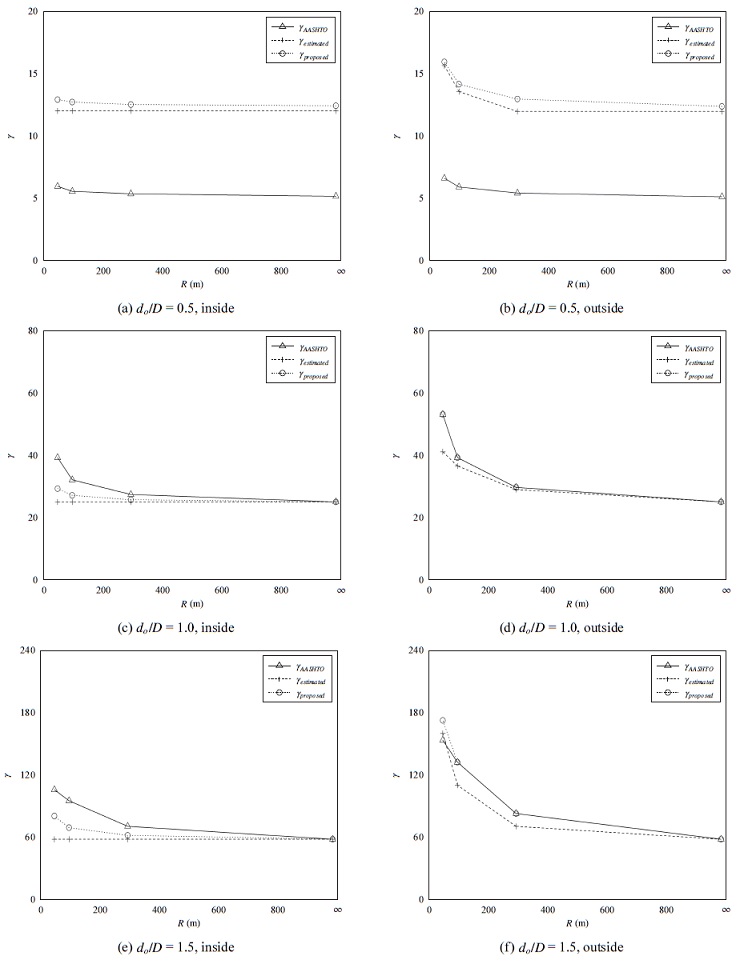

Fig. 8.

Comparison of γAASHTO, γestimated, and γproposed: HSB690

5.2 일반강을 포함한 종합 분석

선행논문^[9]에서는 항복고원이 존재하는 일반강 SM355(F_y = 355 MPa)를 적용한 곡선거더의 보강재 휨강성에 대한 연구를 수행하였다. 이 때 d_o/D = 1.5, R = 50 m, 보강재 외측 조건에서 직선거더와 동등한 휨강도가 얻어지기 위해서는 γ 값이 약 259로 평가되었다. 반면, AASHTO 기준으로 산정하면 식 (4c)로부터 Z 값이 제한치인 10이 적용되어 γ = 156.0으로 큰 차이를 보였다. 한편, 동일한 조건에서 HSB460 거더에서는 γ 값이 137.4(Table 3), HSB690 거더에서는 160.0(Table 4)으로서 SM355 거더와 큰 차이를 보인다.

그 원인은 웨브의 세장비와 재료 특성에 기인하는 것으로 판단된다. 즉 SM355 거더에서는 D/t_w = 250이 적용되었고, Fig. 2에 보인 바와 같이 항복고원이 고려되었다. 특히 항복고원이 존재할 경우 직선거더에 상응하는 종국 휨강도를 구현하기 위해서는 변형률경화 영역에 이르도록 매우 큰 처짐이 가능하여야 하나, 곡선거더에서는 곡률로 인한 면외변형으로 인해 이에 도달하지 못할 소지가 크다. 이를 입증하기 위해 Fig. 2에 보인 바와 같이 항복고원이 없는 가상적인 SM355 강재를 적용하여 해석을 실시하고 직선거더의 휨강도 대비 곡선거더의 휨강도 비(M_{u,c(R = 50 m)}/M_u,s)를 Fig. 9에 제시하였다. 이로부터 곡선거더에서 재료의 항복고원 여부가 휨강도에 영향을 미치는 것을 알 수 있으며, 항복고원이 없는 조건에서는 강재의 항복강도가 증가할수록 보강재의 휨강성이 증가하여야 함을 보여 준다.

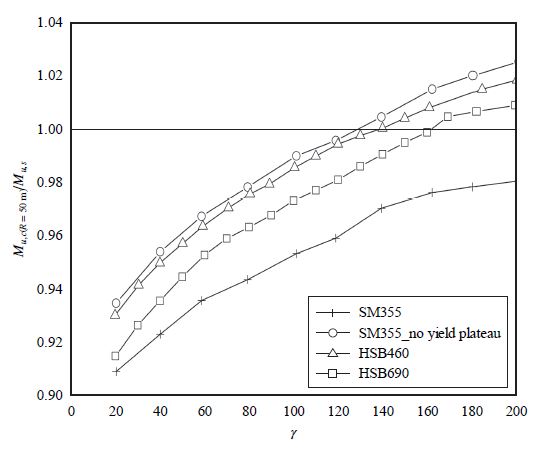

Fig. 9.

Mu,c(R = 50 m) /Mu,s depending on steels

한편, 항복고원이 있는 SM355 거더에서 식 (9c)에 따라 Z값을 12로 제한하였을 때 γ = 172.6이 된다. 이 때 곡선거더의 휨강도는 Fig. 9로부터 직선거더에는 조금 못미치지만 휨강도는 1.02M_y로 산출되어 항복모멘트를 조금 상회한다. 따라서, Z의 상한값을 12로 상향하면 항복강도 355 MPa의 일반강에서부터 고강도 HSB690 거더까지 보강재 제원을 합리적으로 결정할 수 있을 것으로 판단된다.

6. 결 론

본 연구에서는 강재 곡선거더에서 웨브가 수평보강재로 1단 보강될 때 보강재의 필요 휨강성을 재료 및 기하비선형해석으로부터 평가하였다. 강재는 교량용 HSB460과 HSB690의 고강도강 범위를 포함하였고, 주요 변수로서 웨브 패널의 형상비(d_o/D), 곡률반경(R) 그리고 보강재의 위치(내측 또는 외측)를 고려하였다. 곡선거더에서 보강재의 필요 휨강성은 직선거더의 휨강도(직선거더에 대한 AASHTO 기준의 보강재 제원 적용 시)와 동등한 수준의 휨강도를 보이는 제원으로 설정하였다. 본 연구의 주요 결론은 다음과 같다.

• (1) 곡선거더에서 보강재가 내측(곡률 중심 쪽)에 설치되는 경우, 보강재의 필요 휨강성은 대부분 직선거더에 비해 증가하지 않았으나, HSB460 거더(D/t_w = 222)에서 d_o/D = 1.5, R = 50 m 경우 필요 강성이 조금(3 %) 증가하였다. 즉, 내측에 설치되는 경우 웨브 세장비와 형상비가 크고 곡률이 급한 경우 보강재의 제원이 직선거더에 비해 커야 되는 경우가 있었다. 외측에 설치되는 경우에는 곡률반경이 감소할수록 그리고 형상비가 증가할수록 직선거더에 비해 휨강성이 크게 증가하여야 하는 결과를 보였다.
• (2) 웨브 패널의 형상비가 0.5인 거더에 대한 해석으로부터 현재 AASHTO 기준은 직선거더에서도 수평보강재의 휨강성을 비안전측으로 제시하고 있는 것으로 분석되었다. 따라서, 형상비 1.0 이상에서는 현재 기준을 적용하되, 형상비 1.0 이하에서는 식 (8a)로 수정 제안하였다.
• (3) 해석 결과의 분석으로부터 보강재가 내측에 설치되는 경우에는 현재 AASHTO 기준의 곡률보정계수 β를 하향 조정하는 것이 가능하고, 외측에 설치되는 경우에는 현재의 β 식이 대부분의 해석 경우로부터 적절한 것으로 판단되었다. 이로부터 곡률보정계수는 식 (9a) 및 식 (9b)로 제안하였다. 단 AASHTO에서는 곡률인자 Z의 상한치를 10으로 제한하고 있으나 HSB690의 고강도강 거더까지 적용을 위해서는 이를 12로 상향 설정하는 것이 필요할 것으로 분석되었다.
