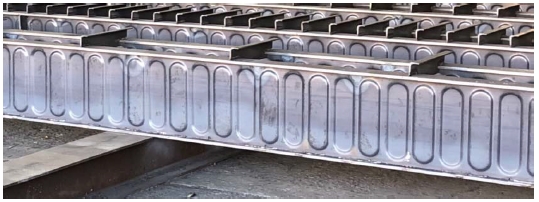

엠보싱 웨브를 가지는 충전형 합성보의 휨내력 평가

2.1 실험 계획 및 방법

합성보에서 최대 강도를 결정하는 중요한 요소는 콘크리트와 철골보의 합성율이며 합성율은 전단 연결재에 따라 결정된다. 이에 본 연구에서는 웨브의 형상, 전단 연결재의 간격에 따라 변수를 설정하였다. Table 1은 실험체 명칭과 그에 따른 변수를 정리한 것이다. 실험체의 춤은 804 mm로 동일하게 정하였으며, 철골의 웨브는 SS275(F_y=275 MPa), 플랜지와 전단 연결재는 SM355(F_y=355 MPa)강재를 사용하였다. 실험체의 변수는 크게 웨브의 형상에 따라 평판 웨브와 엠보싱 웨브로 나눠지며, 그 다음 변수로 전단 연결재의 간격에 따라 실험체를 결정하였다.

Table 1.

Test specimens

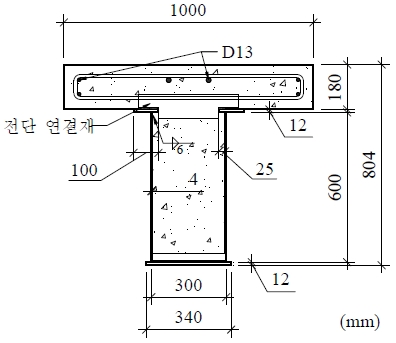

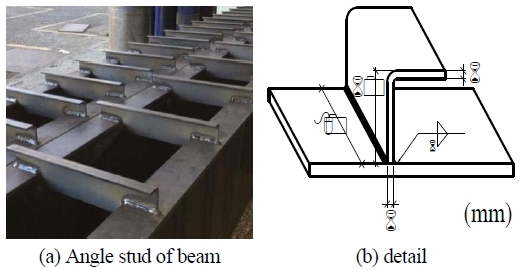

Fig. 2.는 충전형 합성보의 단면이다. 콘크리트 슬래브의 크기는 실험 조건 및 가력 범위 등을 고려하여 1,000 mm × 180 mm(폭×두께)로 하였다. 철골의 웨브 사이즈는 선행 연구^[7]의 철골 실험과 비교를 위하여 동일한 사이즈로 제작하였다. Fig. 3.은 전단 연결재의 모습으로 앵글형 전단 연결재를 플랜지 상단부에 용접을 통해 연결하였다. 전단 연결재의 두께는 6 mm로 하였으며, 앵글 용접량은 전단 연결재로서의 충분한 내력을 가지도록 산정하였고, 용접 방향은 시공성을 고려하여 앵글의 길이 방향으로 하였다.

Fig. 2.

Cross section of specimens

Fig. 3.

Angle stud

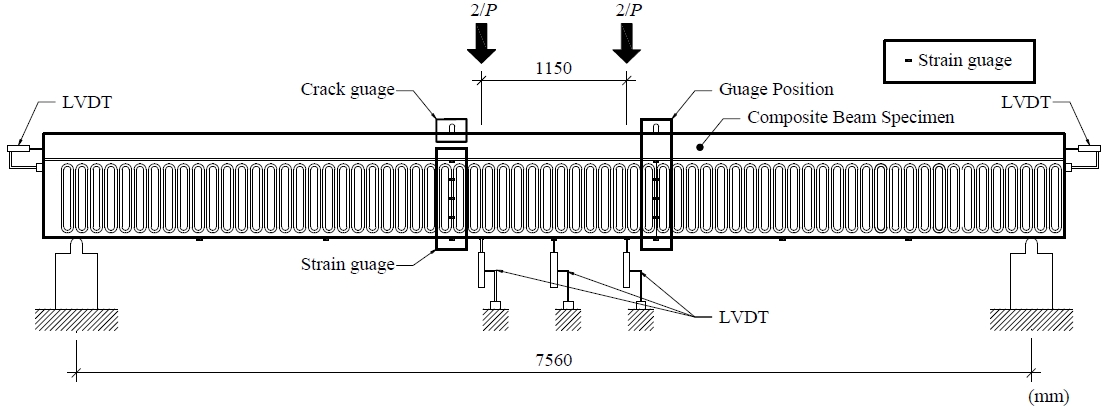

Fig. 4.는 실험체 설치 모습이다. 실험체의 가력 길이는 선행 연구^[7]의 휨 실험과의 동일하게 7,560 mm이고, 가력 지점간의 거리는 1,150 mm이다. 실험체 가력은 용량 10 MN의 만능재료시험기(Universal Testing Machine, UTM)를 이용하여 2점 가력하였고, 가력 속도는 0.05 mm/sec 로 변위제어 하였다. 실험은 최대 하중 이후 최대 하중의 80 %로 강도가 저감이 일어나면 종료하였다.

Fig. 4.

Test set-up

보의 처짐을 측정 하기 위해 보 중앙과 가력 지점에 변위계를 설치하였으며, 콘크리트와 철골 사이의 슬립을 측정하기 위해 양단 끝에도 변위계를 설치하였다. 소성 중립축을 찾기 위해 가력 지점 부근에 스트레인 게이지를 설치하였으며, 콘크리트의 변형률 측정을 위해 슬라브 상단에 크랙 게이지를 설치하였다. 또한 플랜지의 항복을 파악하기 위해 가력 지점에서 1,000 mm 간격으로 스트레인 게이지를 부착하였다.

2.2 재료 시험

합성보에 휨성능 평가를 위해 실험체에 사용된 재료에 대한 재료 시험을 실시하여 재료의 강도를 측정하였다. 철골에 사용된 강재는 SS275(웨브)와 SM355(플랜지)로 금속재료 인장시험편(KS B 0801)에서 판모향 정형 시험편 5호에 따라 제작하였다^[11]. 시험 방법은 금속재료 인장시험방법(KS B 0802)에서 제시한 시험 방법에 따라 실시하였다^[12]. 강재와 철근의 연신률 측정을 위해 연신률 측정계를 이용하여 측정하였다. 콘크리트의 압축 강도 시험은 원형 공시체 시험 규정(KS F 2405)에 따ㄴ라 수행하였다^[13]. Fig. 5.는 시험편 설치 모습으로 각 시험은 300 kN 용량의 만능재료시험기에서 진행하였고, 하중은 시험기의 로드셀로 측정을 하였다.

Fig. 5.

Material Test

Table 2는 재료 시험 결과로 웨브에 사용된 SS275의 항복강도는 403.0 MPa, 인장강도는 492.5 MPa로 나타났다. SM355 중 각각 플랜지에 사용된 두께 12 mm의 강재는 항복강도는 379.5.0 MPa, 인장강도는 546.2 MPa, 전단 연결재에 사용된 두께 6 mm의 강재는 항복강도는 333.0 MPa, 인장강도는 478.2 MPa로 측정되었다. 콘크리트의 평균 28일 강도는 11.9 MPa로 나타났으며, 이는 실험체 제작 기간 동안 한파로 인해 초기 동해 피해가 발생하였기 때문이다. 실험체 계획단계에서 합성율을 변수로 철골보와 전단 연결재를 제작하였으나 콘크리트의 항복강도가 설계 시보다 많이 저감됨에 따라 Table 1의 합성률의 계획이 100 %와 67 %로 구분되게 되었다.

Table 2.

Result of material tests

3.1 실험 결과

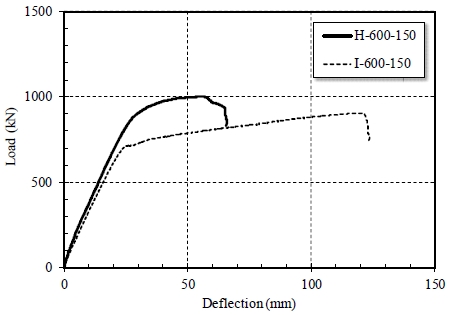

Fig. 6.은 100 % 합성율인 경우 평판 웨브(H-600-150)와 엠보싱 웨브(I-600-150)의 실험결과를 비교한 하중-처짐 곡선이다. 평판 웨브를 가지는 실험체는 탄성적인 거동을 하다 최대 하중 이후 연성적인 거동을 하지 못하고 항복하는 것을 확인할 수 있었다. 엠보싱 웨브를 가지는 실험체는 평판 웨브 실험체에 비해 최대 강도는 낮게 나타났지만, 항복 후 변형 능력이 뛰어난 것을 확인하였다. 선행 연구를 통해 엠보싱 웨브의 초기 강성이 기존의 평판 웨브보다 약한 것을 확인하였고, 본 실험에서도 이와 같은 결과를 얻을 수 있었다.

Fig. 6.

Load-deflection curve (H web vs I web)

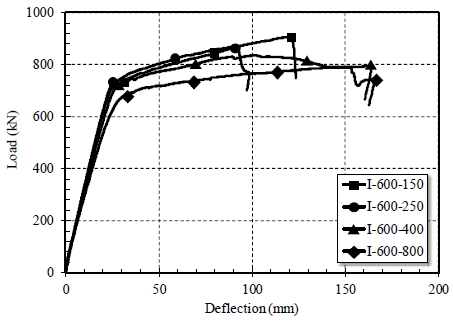

Fig. 7.은 엠보싱 웨브를 가지는 실험체의 하중-처짐 곡선이다. 전단 연결재의 간격이 조밀하수록 최대 강도가 증가하는 것을 확인할 수 있었고, 합성율이 낮을수록 실험체의 변형 능력이 우수한 것으로 나타났다.

Fig. 7.

Load-deflection curve of I-specimens

Table 3은 실험체의 항복 강도(P_y)와 인장 강도(P_u)를 정리하였다. 실험 결과 최대 강도는 H-600-150 실험체가 1001.12 kN으로 나타났고, 최소 강도는 I-600-800 실험체가 790.91 kN으로 나타났다. 최대 처짐은 I-600-800 실험체로 150.6 mm였으며, 최소 처짐은 H-600-150 실험체로 54.79 mm로 나타났다. P_y는 가력 부 하부 플랜지의 변형률이 항복 변형률에 도달하는 시점으로 산정하였으며, P_u는 최대 강도를 나타낸다. 실험체의 항복하중에 대한 최대하중의 비는 1.16~1.23으로 균등한 분포로 나타났다. 실험 결과 전단 연결재의 간격이 좁을수록 강도가 증가하는 경향을 보였으며, 전단 연결재의 간격이 넓을수록 변형 능력이 뛰어난 것을 확인하였다.

Table 3.

Bending test result

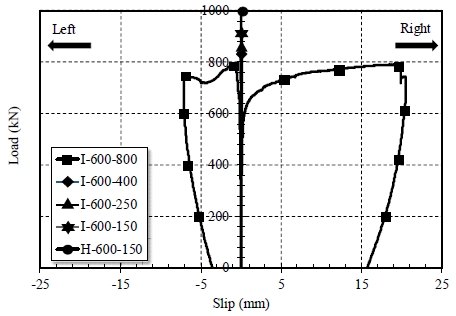

Fig. 8.은 실험체별 하중-슬립 곡선이다. 슬립은 실험체의 양단 끝에 설치한 LVDT의 결과값이다. 전단 연결재의 간격이 조밀해질수록 실험체의 슬립이 거의 발생하지 않는 것을 확인하였다. 실험체 중 슬립이 발생한 실험체는 I-600-800로 슬립이 북쪽으로 최대 6 mm, 남쪽으로 20 mm가 발생하는 것으로 나타났다. 실험 결과를 통해 전단 연결재의 슬립이 발생할 경우 실험체의 변형 능력이 컸으며, 슬립이 발생하지 않을 경우 변형 능력이 낮은 것을 확인하였다. 또한 선행 연구^[9]를 통해 전단 연결재의 방향에 따른 강도 차이가 크게 없는 것을 확인하였다. 하지만 Fig. 11.과 같이 모든 실험체의 전단 연결재의 항복 방향이 슬립의 방향과 동일한 방향으로 가는 것을 나타났다.

Fig. 8.

Load-slip curve

3.2 파괴 모드

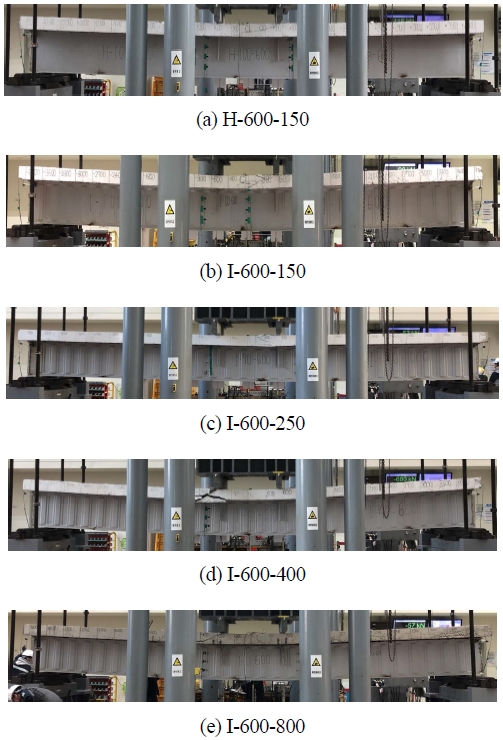

Fig. 9.는 실험체별 실험 종료된 후 모습이다. 선행 연구^[8]에서 엠보싱 웨브를 가지는 실험체의 휨실험 파괴 형상은 가력부 플랜지 압축 좌굴과 휨파괴 형상이 발생하였다. 하지만 본 연구에서는 플랜지의 압축 좌굴이 발생하지 않았고 이는 콘크리트의 슬래브의 영향으로 판단된다. 평판 웨브를 가지는 실험체는 선행 연구에서 웨브 좌굴이 발생하여 실험체의 항복이 발생하였지만 본 연구의 실험에서는 콘크리트의 충전 때문에 웨브의 좌굴이 발생하지 않았다고 사료된다. 이로 인해 실험체 대다수가 최대 하중 이후 Fig. 10.과 같게 가력 부 콘크리트 슬라브의 압괴로 하중이 저하되어 실험을 종료하였다.

Fig. 9.

Failure mode

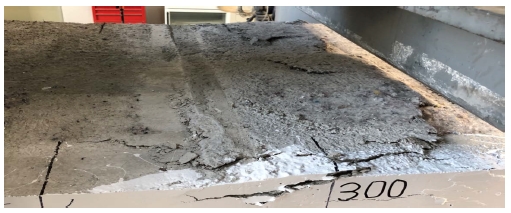

Fig. 10.

Failure mode of slab

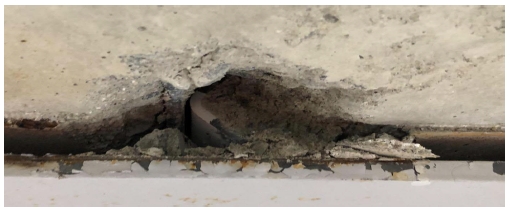

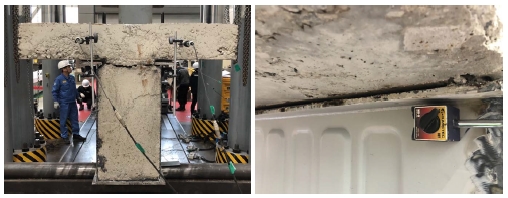

I-600-800 실험체를 제외한 실험체들은 전단 연결재의 항복이 일어나지 않고 먼저 콘크리트 압괴가 일어나 실험체의 강도가 저하되었다. I-600-800 실험체는 최대 하중에 도달한 이후 Fig. 11.과 같이 전단 연결재의 항복이 발생하고 콘크리트의 압괴가 일어나 하중이 감소하는 것으로 나타났다. Fig. 12.는 I-600-800 실험체의 실험 종료 후 콘크리트와 철골 부 사이의 모습으로 상단 슬라브와 보 콘크리트에 슬립이 발생하여 균열이 발생한 것을 확인하였다.

Fig. 11.

Failure mode of stud

Fig. 12.

Separation between steel and concrete

4.1 합성보 이론 계산

실험체의 내력 평가를 위해 합성보 설계식(KBC2016)을 참고하여 합성보의 내력을 평가하였다^[10]. 합성보 설계 시 식 (1)과 같이 합성보의 판폭두께비에 따라 설계휨강도를 구하는 식이 달라진다.

여기서, E = 탄성 계수, 　　　 F_y = 항복 강도, 　　    h = 웨브의 높이, 　　    t_w = 웨브의 두께

위의 조건을 만족시키는 합성보는 소성응력분포로 가정하여 설계휨강도를 산정한다. 본 연구의 실험체는 모두 위의 조건을 만족하므로 Fig. 13.과 같이 소성응력분포로 하여 정모멘트를 산정하였다.

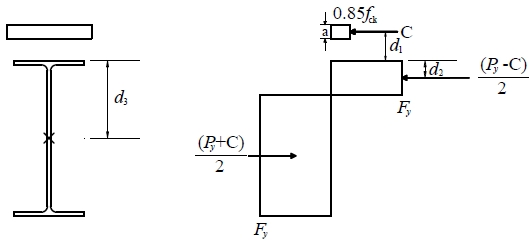

Fig. 13.

Plastic stress distribution

위의 과정을 참고하여 소성응력분포로 슬래브의 압축력 C는 식 (2)~(4) 중 최솟값으로 한다. 본 논문에서는 Q_n은 선행 연구^[9]를 통해 실험된 전단 연결재의 실험 강도(Q_n= 206.3 kN)를 활용하여 계산을 진행하였다.

여기서, A_c = 유효폭 안에 있는 콘크리트 슬래브의 면적　　　 A_s = 강재단면의 총단면적　　　 A_sf = 강재플랜지의 단면적　　　 A_sw = 강재웨브의 단면적　　　 f_ck = 콘크리트의 설계기준압축강도　　　 F_y = 강재의 설계기준항복강도　　　 ΣQ_n = 정모멘트가 최대가 되는 위치와 모멘트가 0인 위치 사이에 있는 전단 연결재 앵커의 공칭강도의 합

식 (5)는 정모멘트 구간의 설계 휨강도를 계산하는 식으로합성 효과로 인해 횡좌굴이 발생하지 않는 것으로 가정하여 휨강도를 산정한다.

여기서, d₁ = 콘크리트의 압축력 C의 중심으로부터 강재 단면의 상단까지의 거리　　　 d₂ = 강재단면의 압축력 중심으로부터 강재 단면의 상단까지 거리(강재단면에 압축력이 없는 경우에는 0)　　　 d₃ = P_y로부터 강재단면의 상단까지의 거리　　　 P_y = 강재단면의 인장강도

Table 4는 이론 해석 결과를 바탕으로 정리한 것이다. M_theo., P_thoe.는 재료시험을 통한 강재와 콘크리트의 항복 강도를 기반으로 산정한 강도로 합성율이 동일할 경우 전단 연결재의 간격과 상관없이 동일한 값이 나오는 것을 확인할 수 있었다. 그리고 합성율이 낮아지면 강도가 줄어들었고, 전단 연결재의 간격에 따라 강도의 영양이 있는 것을 확인하였다.

Table. 4.

Comparison of test and theoretical results

M_test/M_theo.는 0.89 ~ 1.07로 설계식과 매우 유사한 결과를 얻을 수 있었으며, I-600-800 실험체의 경우 1.27로 합성율이 낮을수록 전단 연결재의 강도가 영향을 많이 있으므로 설계식과의 차이가 큰 차이가 나타난다고 판단된다.

휨재에서 변형 능력인 연성은 중요한 요소로 최대 하중에 약 70 ~ 80 %까지 하중이 저감되었을 때로 평가하는 경우가 많다. 이를 활용하여 본 논문에서는 최대 강도 이후 최대 강도의 80 % 강도가 발휘될 때의 처짐을 활용하여 변형 능력을 평가하였다. μ는 변형 능력으로 동일한 합성율 100 %라도 전단 연결재의 간격이 더 조밀할 경우 휨강도는 증가하지만, 변형 능력은 크게 2배 정도 차이나는 것을 확인하였다. 이는 전단 연결재의 강도가 너무 강할 경우 수평 전단력보다 콘크리트 강도가 약해 콘크리트의 압괴가 먼저 발생하여 휨강도의 저감이 발생하기 때문이라고 판단된다. En은 에너지 소산능력으로 하중-처짐 곡선의 내부 면적으로 산출하였다. 에너지소산능력 또한 변형 능력과 유사한 경향을 보이는 것을 확인하였다.

4.2 소성중립축 분포

소성 중립축 위치를 확인하기 위해 Fig. 14.에 나타낸 것과 같이 스트레인 게이지를 부착하였다. 실험체의 항복을 확인하기 위해 각 재료별 변형률을 선정하였다. 콘크리트의 경우 3000 με로 일반적인 콘크리트의 변형률로 확인하였으며, 강재의 경우 재료시험을 바탕으로 1800 με로 산정하였다. Fig. 14. ~ 18.은 각 실험체 별 강도별 스트레인 분포로 100 kN당 각 게이지의 변형률을 표시하였으며, Theory는 이론적으로 계산한 소성 중립축의 위치이다.

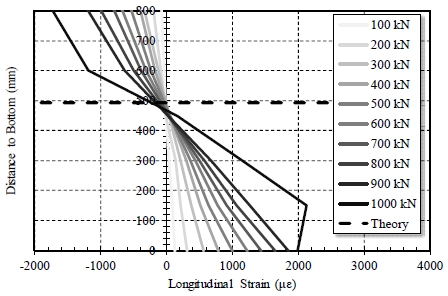

Fig. 14.

H-600-150 Longitudinal strain distributions

Fig. 15.

I-600-150 Longitudinal strain distributions

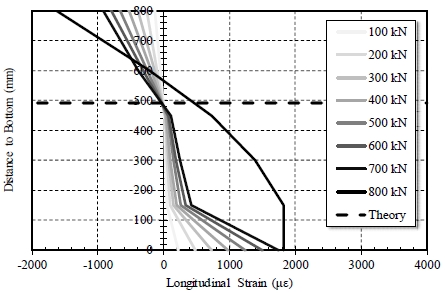

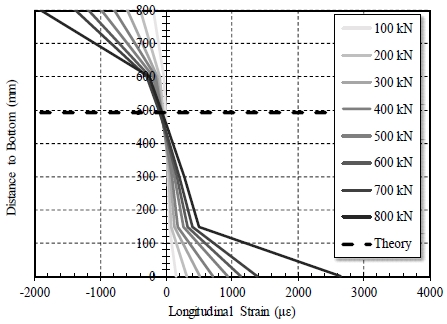

Fig. 16.

I-600-250 Longitudinal strain distributions

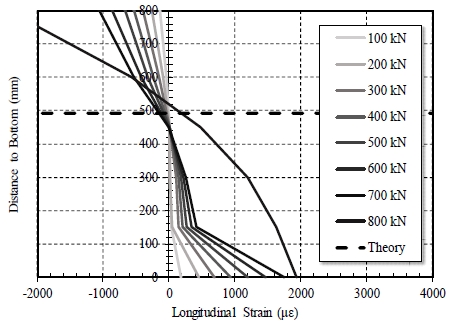

Fig. 17.

I-600-400 Longitudinal strain distributions

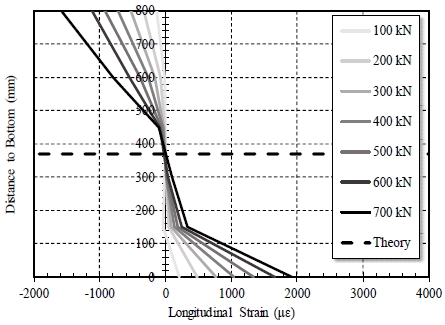

Fig. 18.

I-600-800 Longitudinal strain distributions

모든 실험체는 항복 강도까지 탄성적인 거동을 하다가 하부 플랜지가 항복하고, 후에 콘크리트가 항복하면서 파괴가 일어난 것이라 판단된다. 소성중립축의 위치는 각 실험체별로 450, 470, 452, 446, 371 mm로 I-600-800 실험체의 경우 웨브 중앙 부근에 위치하였으며, 다른 실험체는 웨브 상단부에 위치하는 것을 확인할 수 있었다. 동일한 합성율 100 %일 경우 전단 연결재의 간격이 변화해도 수평 전단력의 최솟값이 콘크리트나 철골의 영향을 받으므로 소성중립축의 위치는 이론상 변화가 없다. 이를 바탕으로 실험 결과도 동일하게 소성중립축의 위치는 변화하지 않는 것으로 나타났다. 합성율이 낮아지면 수평 전단력의 최솟값이 낮아져 중립축이 아래로 내려오는 것을 확인하였다.
